30W/m.k碳纤维导热垫片
30W/m.k碳纤维导热垫片

30W/m.k碳纤维导热垫片

30W/m.k碳纤维导热垫片
导热系数:30.0W/m.k
产品厚度:0.5~3MM
工作温度:-40-150℃
导热系数:30.0W/m.k
产品厚度:0.5~3MM
工作温度:-40-150℃
联系我们
30W/m.k碳纤维导热垫片 样品申请
产品介绍

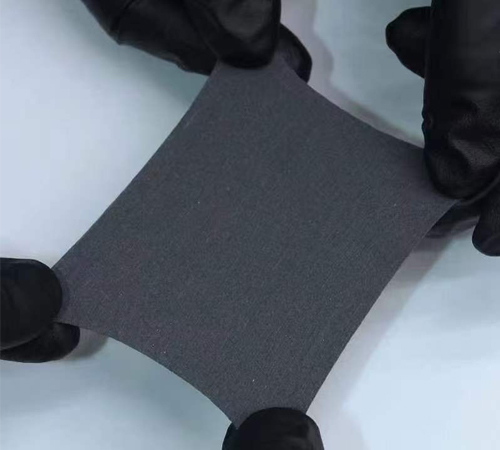

J9官网30.0W/m·K碳纤维导热垫片是一款高性能界面导热材料 (TIM),专为解决日益增长的电子设备高热密度散热问题而设计。
该垫片以高取向性碳纤维为核心导热介质,通过精确的加工工艺制成。其导热系数高达30.0W/m·K,远超传统硅基导热垫片。产品具备优异的垂直热传导能力和极低的界面热阻,能快速有效地将热量从发热源(如芯片、晶体管)传导至散热器或设备外壳,确保电子元件在理想温度下稳定运行,显著提升系统性能和可靠性。同时,其超薄、轻量化设计和卓越的柔韧性使其完美适用于空间受限或需要高可塑性的复杂装配环境。
特点优势

1、高效率导热性能:导热系数高达30.0W/m·K,提供高效的热传导路径,迅速降低器件温度。

2、薄型化与轻量设计:可提供薄型厚度,减少热传导路径,同时优化设备整体重量。

3、优异的垂直导热性:碳纤维材料高取向性结构,确保热量沿垂直方向高效传输,提升散热效率。

4、良好的柔性与压缩性:具有出色的可压缩性和柔韧性,能充分贴合不平整的界面,填充间隙,降低界面热阻。

5、宽广的工作温度范围:能够在 -40℃至 +150℃ 等温度环境下保持性能稳定。

6、环保与材料兼容性:符合RoHS和REACH等环保标准,材料化学性质稳定,对敏感器件无不良影响。

7、定制化裁切与加工:可根据客户需求进行模切、冲型等精密加工,满足各种异形设计和复杂的装配要求。

8、长期稳定与耐久性:材料结构稳定,具备良好的抗老化和耐候性,确保长期可靠的散热效果。

应用方式
表面准备:清洁电子元件或散热器表面,确保无油污和灰尘。

裁切处理:根据设备尺寸裁切碳纤维导热垫片。

贴合安装:将垫片平整放置在待散热组件表面,确保完全接触。

固定或压合:根据设备结构,可使用螺丝压紧或夹具固定。

系统测试:通电或启动设备,监测温度下降效果,确认导热效率。
应用领域
通信设备:用于5G基站(RRU射频模块、AAU有源天线单元)、路由器(核心芯片、射频芯片)、交换机(端口芯片、主控模块)、光通信设备(光模块、激光器)、卫星通信终端(收发芯片、功放模块)等,确保通信设备在高负载下稳定传输。
航空航天及军工:适用于航空电子设备(飞控计算机、导航模块)、卫星载荷(信号处理单元、电源模块)、军工通信设备(抗干扰通信芯片)、雷达系统(信号接收与处理芯片)、单兵装备(便携式终端核心芯片)等,满足极端环境下的高可靠性散热需求。
产品物性表
测试项目 单位 技术指标 测试标准
颜色 - 灰色 目视
厚度 mm 0.5-3 ASTM D5947
硬度 shore 00 65(±5) ASTM D2240
密度 g/cc 2.5(±0.5) ASTM D792
回弹性 % >30 ASTM D575
渗油率 % <1 NFION
使用温度 -40~150 IEC 60068-2-14
热阻 ℃in2/w ≤0.04 ASTM D5470
导热系数 W/m.k 30 ASTM D5470
规格资料宣传册
  • 资料名称
    发布日期 点击下载
  • 资料名称
    发布日期 点击下载
